Die Sämaschine ist in ihrer Ausführung als Insektizid-Mikrogranulatstreuer für jedes Säelement mit einem durchsichtigen, flexiblen Kunststoffschlauch für Mikrogranulat ausgestattet, der:
– ist mit einem Stahlrohr verbunden (Foto 1) bei den neuen Modellen
– wird durch einen Metallring geführt (Foto 2) bei den älteren Modellen

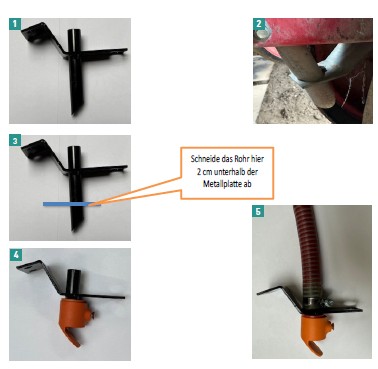

Foto 1
Montage des neuen Modells
Den Mikrogranulat-Zufuhrschlauch entfernen.
Foto 3
Das Stahlteil demontieren. Das Rohr mit einer Metallsäge 2 cm unterhalb der Halteplatte abschneiden.
Foto 4
Befestigen Sie den DXP-Diffusor und seinen Abstandhalter am abgeschnittenen Rohr, wobei die Arbeitsposition nach hinten zeigt.
Foto 5
Das Stahlteil mit dem Streuer wieder an der Sämaschine anbringen, wobei der Streuer nach hinten zeigen muss. Den Zufuhrschlauch für das Mikrogranulat wieder anschließen.
Foto 2
Montage nach altem Muster
Den Mikrogranulat-Zufuhrschlauch entfernen.
Foto 3
Die Schlauchführung abnehmen, um mehr Bewegungsfreiheit zu haben.
Fotos 4 une 5
Wählen Sie die Reduzierung entsprechend dem Fallrohr (die Ausstattung variiert je nach Baujahr)
Foto 6
Befestigen Sie die Reduziermuffe mit der mitgelieferten Schelle und dem Distanzstück am Fallrohr und führen Sie das Fallrohr in die dafür vorgesehene runde Öffnung ein.
Fotos 7 und 8
Nachdem Sie das Rohr angebracht haben, befestigen Sie den DXP-Diffusor an der Reduziermuffe, wobei die Lamellen nach hinten zeigen müssen.
